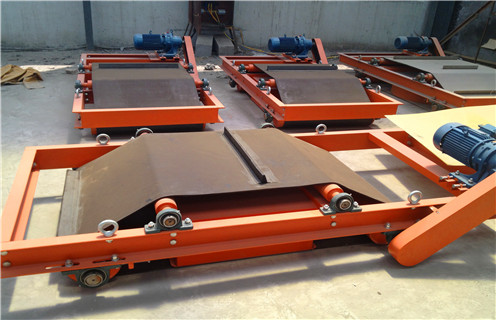

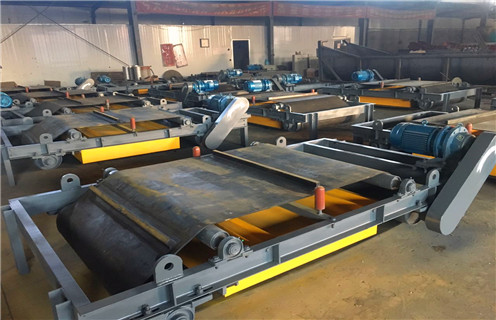

永磁自卸式除鐵器說明書

RCYD係xi列lie永yong磁ci自zi卸xie式shi除chu鐵tie器qi可ke清qing除chu混hun雜za在zai散san狀zhuang非fei磁ci性xing物wu料liao中zhong的de鐵tie磁ci性xing物wu品pin。它ta一yi般ban安an裝zhuang在zai皮pi帶dai輸shu送song機ji的de頭tou部bu或huo中zhong部bu。將jiang混hun雜za在zai物wu料liao中zhong的de鐵tie件jian吸xi起qi後hou由you卸xie鐵tie皮pi帶dai拋pao出chu。達da到dao自zi動dong清qing除chu的de目mu的de。並bing能neng有you效xiao地di防fang止zhi輸shu送song機ji皮pi帶dai縱zong向xiang劃hua裂lie，保護破碎機、研磨機等正常工作。所以該係列除鐵器廣泛應用於電力、礦山、冶金
、建材
、選煤、化工等行業。

一、永磁自卸式除鐵器產品的結構特點

RCYD係列永磁自卸式除鐵器由除鐵器本體和卸鐵機構兩部分組成。除鐵器本體磁路設計合理、磁場強度高、磁透深度大

，故適合料層較厚的場合除鐵。

卸鐵機構由機架

、擺線針輪減速機(以下簡稱減速電機)、主從動滾筒。托輥
、鏈輪、鏈條和裝有卸鐵刮板的卸鐵皮帶組成。卸鐵皮帶的鬆緊和跑偏的調整可在不停機的情況下利用軸承調節裝置進行。

二
、永磁自卸式除鐵器卸鐵皮帶的更換

1.鬆開皮帶輪護罩螺栓
，取下護罩及鏈條。

2.鬆開主從動滾筒軸承座安裝螺栓
，從機架上取下皮帶輪，機架上方的托輥也一並取下。

3.鬆開除鐵器本體安裝螺栓，從架上機取下本體，接著便開始安裝新皮帶(非磁性刮板應先裝好，緊固並焊接止動)
，請注意刮板方向和卸鐵皮帶運行方向一致。

4.在地上放好二根寬木板，將卸鐵皮帶置於其上。

5.向上卷起卸鐵皮帶一邊，將除鐵器本體和主從動滾筒插入皮帶內(用吊車吊裝)。

6.將機架吊到除鐵器本體上方，並用螺栓將本體緊固在機架上。

7.將主從、動滾筒和托輥找正後固定在機架上。請注意：主從、動滾筒的平行度以及與台架內側間隙大小相同。

8.裝好鏈條，調節好鏈條及皮帶的鬆緊程度，蓋上護罩。

9.檢查所有螺栓確認已緊固好後，啟動減速電機。若卸鐵皮帶出現跑偏現象。則按六.5項進行調整。
